概述

  OSI分布式光纖傳感解調系統和OCI高分辨光學鏈路診斷系統采用雷電3接口實現電腦和解調儀主機之間的通信。在設備使用過程中，很多小伙伴有疑問，我使用自己的Type-C接線，明明和雷電3接口形狀一樣，為什么不能正常通信?針對這一問題，本文進行詳細解釋。

雷電3接口和Type-C接口的區別

  雷電技術命名為 Thunderbolt，俗稱雷電接口，它融合了PCI Express和DisplayPort兩種通信協議，其中PCI Express用于數據傳輸，DisplayPort用于顯示，所以雷電接口可以同時傳輸數據和視頻信號。

  每個雷電接口都有兩個通道，兩條通道在傳輸時不會產生任何干擾，而且每條通道都可提供雙向10Gbps傳輸帶寬和雙向供電能力，最新的雷電3達到了100W的供電和40Gbps的傳輸寬帶。

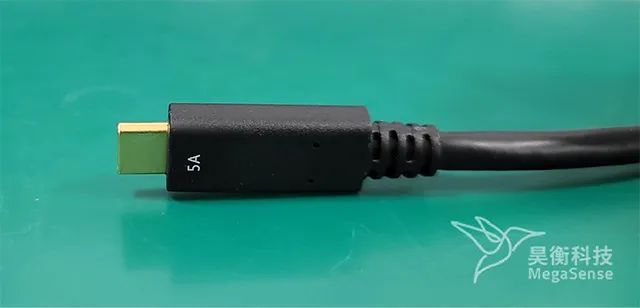

  圖1. Type-C接口

  目前雷電3接口和Type-C接口的形狀相同，所以很多人都誤以為Type-C接口就是雷電3接口，實際上不是所有的Type-C接口都支持雷電3標準。Type-C只是接口的一種規格;而雷電3接口是一種連接標準，只是采用了Type-C接口。

  OFDR設備雷電3通信的注意事項

  OFDR設備(OSI 分布式光纖傳感系統、OCI 高分辨鏈路診斷儀、OCI-V 光矢量分析系統等)采用雷電3接口實現電腦和設備主機之間的通信，若要正常工作，需保證以下幾點。

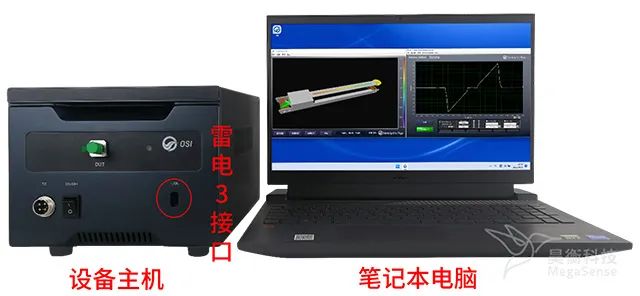

圖2. OSI 分布式光纖傳感系統

      (1)雙頭Type-C數據線需具備雷電3功能單純從外觀上，沒法區分各類功能的Type-C接口和雷電3接口，除非廠家進行標注和說明。因此采購時需仔細挑選，選擇Type-C公轉Type-C公、具備雷電3功能的數據線。

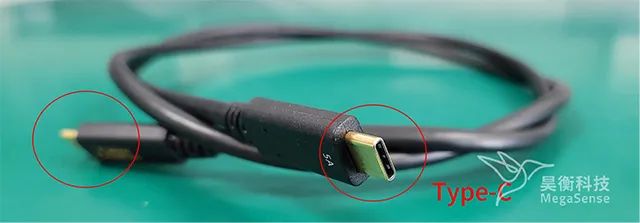

圖3. 雙頭Type-C數據線

      (2)配套使用的電腦也需具備雷電3功能通常一套OFDR設備，廠家已配備電腦，若用戶想用自己電腦操作設備，所用電腦也需具備雷電3功能。支持雷電3功能的電腦，一般會在Type-C接口附近使用一個“閃電”標志，另外電腦的商品介紹里也有說明是否支持ThunderboltTM 3，如下圖所示。

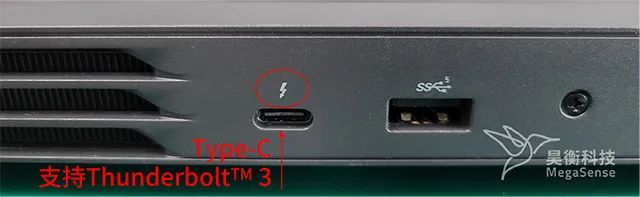

圖4. 筆記本電腦上的雷電標識(3)設備按正確順序開關機

  OFDR系統筆記本電腦和設備主機之間采用雷電3通信，不僅是為了實現兩者之間高速的數據傳輸，而且要借助電腦給設備主機內部模塊供電。因此，若要正確操作設備，用戶需嚴格遵照設備的開啟順序。

  開機順序：先開啟筆記本電腦，待筆記本電腦進入桌面后，通過設備主機上電源開關打開設備主機。

  關機順序：先關閉筆記本電腦再關閉設備主機。

  提示

  A. 筆記本電腦必須在電源供電條件下使用。供電不足導致筆記本電腦進入休眠狀態時設備測量會受到影響。重新喚醒筆記本，不能使設備恢復正常工作，請重啟設備。

  B. 請嚴格遵照設備開啟順序。如未按上述順序操作導致測量結果錯誤，則應關閉筆記本電腦及設備主機，斷開Type-C數據線，再重新連接，按標準步驟開機后設備方可正常使用。
