ICC訊 盡管對等關稅影響全球貿易格局，但在云計算、AI集群大規模部署的推動下，全球光通信產業依然處在技術創新與蓬勃發展的升級階段。在OFC 2025期間，800G、1.6T 、OCS、CPO、LPO、硅光、EML/VCSEL、多芯光纖、空芯光纖以及單通道200G/400G等光電技術受到業內廣泛關注與討論，眾多知名的光通信廠商皆推出自己的創新產品和前沿技術，推動光通信產業升級換代。

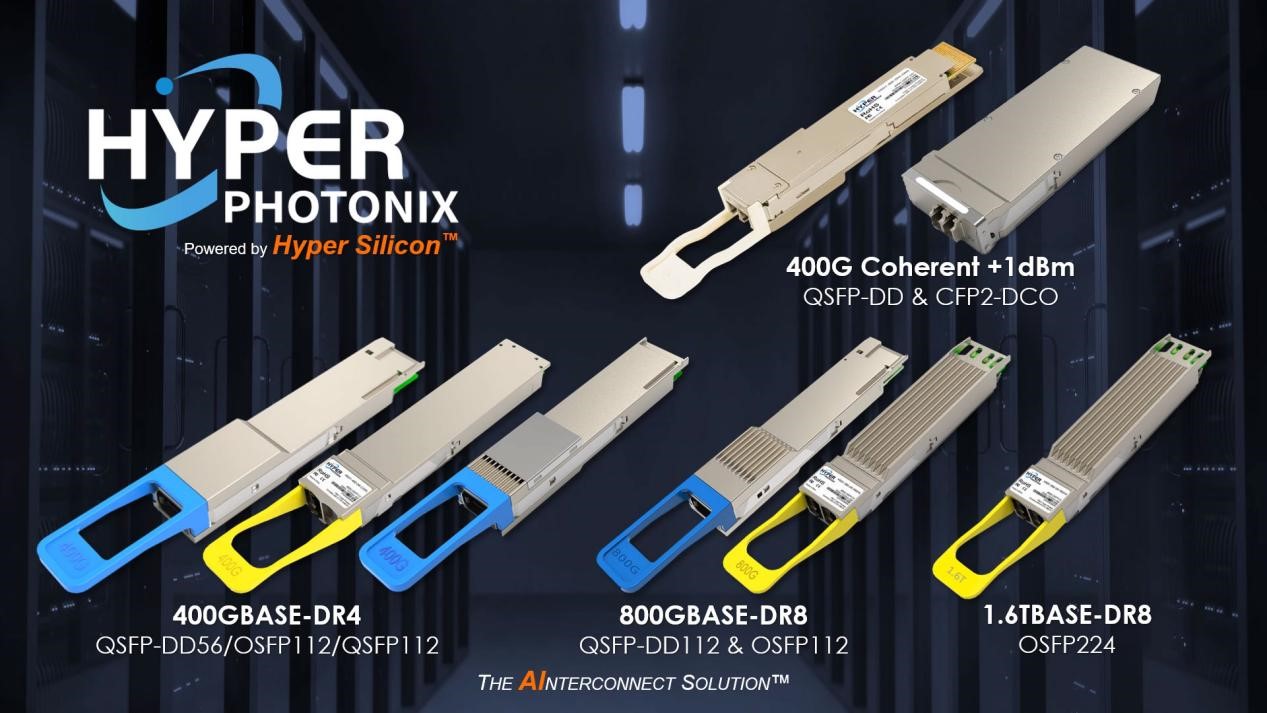

  OFC期間，作為光通信技術領航者，芯速聯光電（HyperPhotonix）發布領先的400G/800G光網絡解決方案，并首次亮相適配多芯光纖（MCF）的800G OSFP112光模塊。公司還與以太網聯盟交換機廠商和測試測量儀器廠商等成員開展光網絡互操作性演示，全方位展示高速光通信時代的最新成果，引領行業未來的演進方向。芯速聯CEO楊明在會場接受了訊石媒體代表的采訪，他表示公司400G和800G硅光模塊已經批量發貨，其中400G/800G LPO硅光模塊的市場需求正逐步攀升。公司基于DSP和LPO的高速產品在Celestica DS5000交換機、英偉達CX7和博通Q112 NIC上進行了實時演示，驗證了其出色的傳輸性能以及與世界主流網絡設備制造商的高度兼容性。

現場演示

  創新1：多芯光纖800G模塊，突破傳統局限

  本屆OFC展會的一大亮點，是芯速聯光電800G MCF硅光模塊的業界首發演示。楊明介紹，該模塊最大的技術突破在于首次將FIFO（Fan-in和Fan-out）微組裝直接集成到光模塊內部，擺脫了對外部FIFO設備的依賴，成功實現MCF直連。多芯光纖在單包層內集成多根纖芯，這種獨特的結構克服了單芯光纖的固有局限。在光通信網絡中，傳統單芯光纖在傳輸容量、空間占用等方面的劣勢逐漸凸顯，難以滿足不斷增長的高性能數據傳輸需求。多芯光纖的應用極大地提升了空間利用率，極大縮減了網絡中光纖的占用空間。將FIFO微組裝內置于光模塊，減少了多芯光纖到光模塊轉換過程中的中間環節，有助于降低系統整體成本。

  由于人工智能和機器學習依賴AI集群后端互連，對光纖基礎設施的需求急劇增長。傳統的單芯光纖由于自身物理結構特性，在可擴展性以及空間效率等關鍵方面存在明顯局限，難以滿足日益增長的高性能數據傳輸需求。針對行業痛點需求，芯速聯開發的MCF硅光模塊可以帶來多方面的改善，一是大幅簡化網絡架構的連接復雜度，降低運維難度；二是提升光模塊內部的物理空間利用率；三是顯著提升光模塊的整體運行性能，為數據中心光通信網絡的高效穩定運行提供了有力保障。

  在1.6T與3.2T的光通信新時代，模塊集成多芯光纖并適配MPO連接器，能大幅提升交換機端口密度，為非標光模塊創新創造可能。例如3.2T高密度光模塊，這種新型產品可滿足未來數據中心對高帶寬的需求，推動行業發展。

  創新2：一站式硅光平臺實現新型芯片集成

  2025年，隨著云數據中心、AI算力集群大發展，光電技術和市場格局迎來變革發展，尤其是基于硅光集成的高速光模塊、CPO、OCS、相干模塊等應用。在EML磷化銦芯片全球供應缺貨的情況下，硅光子技術依托其片上高集成優勢，兼容CMOS工藝制造的成本優勢，實現了高速光模塊市場飛躍式增長。

自研硅光芯片

  根據ICC訊石預測，硅光技術在2024年全球光模塊市場中占比達到25%。從應用市場前瞻來看，全球光通信市場在AI算力的驅動下，預計未來五年復合增長率（CAGR）為4%，2025年資本開支將繼續擴張以驅動光模塊市場增長。這個過程中，具備硅光集成、高速芯片設計和智能網絡架構能力的企業，有望在未來三年顯示市場競爭力。

  訊石認為，芯速聯光電具備了打造領先競爭力的關鍵元素。芯速聯是為數據中心和AI集群應用提供高速硅光互聯解決方案的領先供應商。利用其自研的Hyper Silicon?技術平臺，提供高性能、低功耗的光模塊，實現下一代高速連接。楊明介紹，Hyper Silicon幫助公司實現了從芯片設計、晶圓后處理、器件封裝和模塊調測的一站式in-house解決方案。

  基于Hyper Silicon?平臺的技術創新，芯速聯2023年成功開發出支持單激光器輸入的四通道硅光調制芯片，采用創新性的端面耦合器及無源結構設計，將芯片綜合損耗降低50%以上。訊石認為，四通道硅光調制芯片可以節省一半的激光器數量，結合芯速聯光電安徽超級工廠的強大制造產能，極大地了推動了光通信行業光模塊功耗水平和制造成本劃時代的變革。目前，基于四通道硅光調制芯片的400G和800G模塊已進入可量產階段，1.6T研發有序推進中。

  創新3：團隊緊密協作賦能客戶價值

  隨著GTC 2025英偉達基于CPO和硅光芯片的Spectrum-x系列和Quantum-x系列交換機亮相，2025年行業進入了CPO商用元年。CPO和硅光是天然的共生關系，CPO和可插拔模塊將在未來1.6T和3.2T時代維持市場共存，而掌握高速硅光芯片能力的光通信廠商將在未來繼續保持競爭力。

  楊明表示，芯速聯光電團隊具備強大的“技術耦合力”，即硅光團隊、硬件團隊和模塊團隊在公司統一調度下緊密協作、高效運轉。在芯片開發過程中，充分考慮產品的可量產性；硬件設計階段，緊密結合芯片兼容性與驗證需求。這種協同模式在光模塊產品通過客戶驗證流程中發揮了關鍵作用，公司產品在國內外主流交換機、路由器設備廠商的測試中，展現出卓越的兼容性、互通性，糾前誤碼率近乎為零，贏得了北美客戶的高度認可。

  如今，以太網和OIF以及CPO、LPO各類行業標準組織正在推動下一代光電技術標準，建立先進的光通信產業生態。芯速聯光電將在硅光子技術，先進封裝技術和光通信高速領域不斷投入研發，積極參與推動產業生態發展，協同全球知名網絡設備和測試設備伙伴推進創新技術的落地商用。在高速光通信時代中，芯速聯將持續夯實核心能力，賦能客戶產品價值創新！
