ICC訊 在灰塵較多的環境中進行光纖熔接時，除了防塵措施外，還有多個因素會影響光纖端面的質量，進而影響熔接效果和光纖傳輸性能。下面為大家整理了一些關鍵影響因素及其應對措施。

  1、光纖端面的平整度

  光纖端面的平整度直接影響熔接質量和光信號傳輸效率。不平整的端面會導致光信號反射和損耗增加。為確保端面平整：

  使用高質量的光纖切割工具，確保切割角度和端面質量。

  切割后立即進行清潔，避免灰塵附著影響端面質量。

光纖切割

  2、光纖端面的清潔度

  光纖端面的清潔度是影響熔接質量和傳輸性能的關鍵因素。灰塵、油脂等污染物會導致光信號反射和損耗增加。為保持端面清潔：

  使用無塵布或光纖清潔筆蘸取高純度酒精進行擦拭。

  每次擦拭后可使用熔接機或光纖顯微鏡檢查端面清潔度。

  光纖端面清潔前后

  3、光纖端面的研磨質量

  光纖端面研磨是光纖制造和連接中的關鍵工藝，光纖研磨是指使用機械或熱處理方法對光纖端面進行精細加工的過程。其主要目的是去除光纖端面的不平整部分，使其達到光滑、平整的狀態，從而提高光纖連接的可靠性和性能。光纖端面的研磨質量直接影響其平整度和連接性能，而研磨不當可能導致端面不平整或存在劃痕，為確保研磨質量：

  使用穩定的研磨機，確保研磨壓力和時間設置合理。

  定期檢查研磨片的磨損情況，及時更換。

  檢查研磨效果，研磨完成后需通過檢測設備(如端面檢測儀)檢查光纖端面的質量，確保其符合標準。

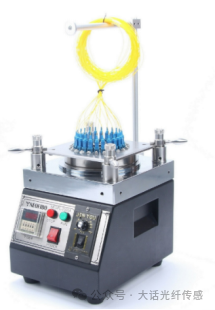

光纖研磨機及夾具(圖片來源于網絡)

  4、光纖端面的保護

  在灰塵較多的環境中，光纖端面的保護尤為重要。除了使用防塵帽外，還可以采取以下措施：

  在清潔后立即進行熔接，減少端面暴露時間。

  使用光纖保護套或防塵罩覆蓋工作區域。

  5、熔接機及操作環境

  熔接機的清潔程度和操作環境的清潔度也會影響光纖端面的質量。為確保熔接質量：

  定期清潔熔接機的電極和光學元件。

  在清潔、無風的環境中進行熔接操作。

定期維護熔接機

  6、操作人員的熟練程度

  操作人員的經驗和熟練程度對光纖端面質量和熔接效果有顯著影響。為提高操作水平：

  定期進行操作培訓，確保操作人員熟悉光纖清潔和熔接流程。

  使用標準化的操作步驟，減少人為誤差。

  7、光纖端面的幾何形狀

  光纖端面的幾何形狀(如PC、UPC、APC)也會影響光信號的傳輸效率。選擇合適的端面形狀可以減少反射損耗和信號衰減。

光纖接頭的端面類型(圖片來自網絡)

  PC是微球面研磨拋光，插芯表面研磨成輕微球面;UPC是在PC的基礎上更加優化了端面拋光和表面光潔度，端面看起來呈圓頂狀;APC光纖端面是研磨成8°斜面。

  光纖跳線接頭互連限制總結：

  APC不能對接UPC/PC：端面8°斜角導致物理不兼容，強接損壞接口且光損極大。

  UPC與PC可勉強對接：但端面曲率差異引發高反射損耗(>0.3dB)，影響信號質量，禁止長距/高速場景使用。

  同類型對接最優：確保低損耗和穩定性。

  核心原則：APC嚴禁混接;UPC/PC僅限短距應急，同類型連接最佳。

  保障光纖端面質量遠不止于防塵，關鍵在于規范的操作流程、精細的研磨工藝、嚴控的環境條件、設備的良好維護以及操作人員的專業技能。同時，正確選擇并匹配(PC/UPC/APC)端面幾何形狀對降低損耗至關重要。唯有系統性地關注并管理這些關鍵因素，才能實現高質量的熔接、連接，確保光纖傳輸?shù)膬?yōu)異性能與長期穩定運行。
