ICC訊 光纖光柵(FBG)作為一種新型的無源器件，為光通信和光傳感成功開辟了一條嶄新道路，從光纖光柵技術被應用以來，該技術在光纖傳感和高速光纖通信領域得到了飛速發展。隨著光通信的發展，傳輸速率不斷提高，偏振特性對傳輸質量的影響也更加明顯，成為高速光纖通信系統發展的障礙，如今昊衡科技推出的光矢量分析系統可用于測量光纖光柵(FBG)受壓時的偏振相關損耗。

  壓力加載裝置如下

  將FBG平放在兩塊鋼板之間，在FBG并行位置放置一根相同直徑的光纖來保證FBG受壓力時保持平衡，在上面鋼板上放置不同重量的砝碼進行加載，分別為1kg、2kg、4kg、6kg和10kg，光矢量分析系統(OCI-V)連接上光纖光柵(FBG)，測量模式為反射式測量，一次掃描就可以得出FBG反射式的偏振相關損耗(PDL)

圖1. 測試加載裝置示意圖

測試結果如下

  圖2. a、b、c、d、e、f分別是壓力為0KN、10kN、20kN、40KN、60KN、100KN下的PDL測試圖

  光纖光柵(FBG)在沒有壓力時中心波長附近光波段的PDL趨近于零，施加壓力后中心波長附近兩端出現兩個波峰(圖中畫圈的位置)，隨著壓力逐漸增大，波峰峰值越來越大，在壓力達到60KN時波峰出現最大值，且隨著壓力增大兩個波峰逐漸靠近，中間PDL趨近于零的平坦區域逐漸縮小，在壓力達到100KN時波峰出現畸變，波峰高度有所降低，中間PDL平坦區域消失。

  OCI-V能夠快速測試出FBG的偏振相關損耗，利用其偏振相關特性可以判定FBG的性能優劣，為其能否準確進行通信傳輸和光學傳感提供判斷標準。

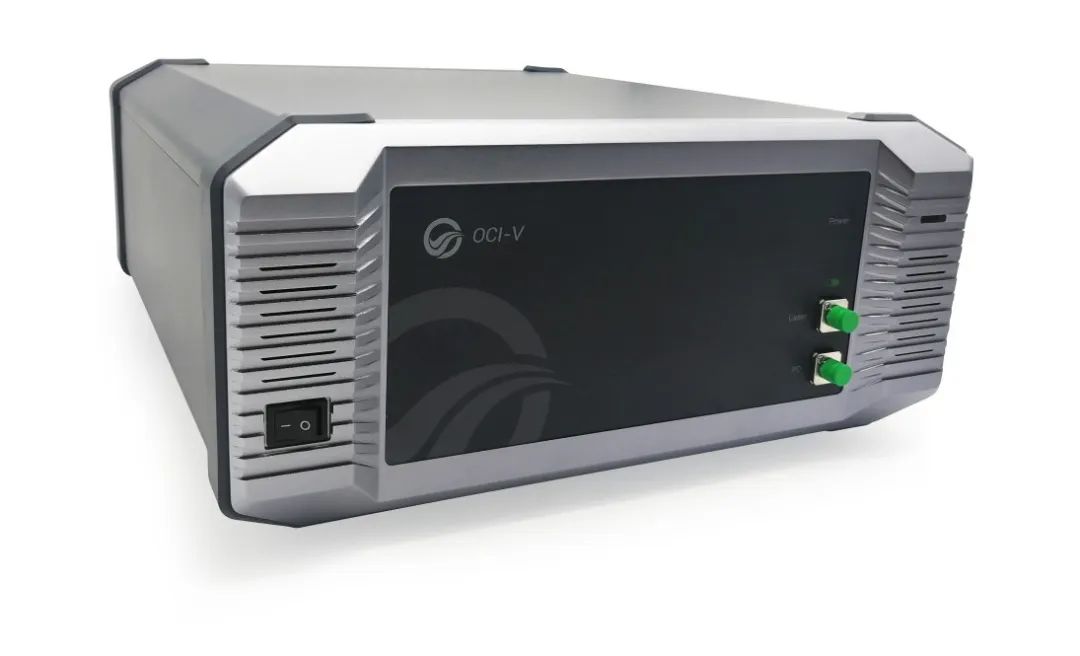

  OCI-V光矢量分析系統測量參數

  偏振相關損耗 PDL

  偏振模色散 PMD

  插損 IL

  群延時GD

  色散 CD
