ICCSZ訊 3月4-5日，OFC展會，中國數據中心布線方案及光組件提供商上海光卓通信設備有限公司(簡稱光卓通信)推出適用于數據中心的超高密度光纖布線解決方案，以滿足數據中心客戶對綜合布線可靠性、可管理性和兼容性不斷增大的要求。

  目前，超大規模數據中心正在積極規劃從100G向400G邁進，而布線的可靠性、可管理性和兼容性正是數據中心以太網速率提升的最基本保障。針對這些要求，光卓通信推出的超高密度光纖布線方案可以有效地簡化數據中心布線并易于管理。

  該方案采用16芯MPO多芯光纖連接器以及CS小型化光纖連接器，在滿足現有100G的需求下也為即將批量部署的400G以太網提供堅實的光纖鏈路基礎，以減少客戶對光纖資源的重復投入，實現客戶的最大成本控制優勢。

  超高密度光纖布線解決方案優勢

  — 低插損、高回損的光纖鏈路，滿足400G光纖傳輸標準；

  — 采用400G OSFP、400G QSFP-DD 標準16芯MPO光纖連接 器，通過分支跳線及轉接模塊兼容100G的光纖傳輸；

  — 全線產品均滿足綠色、環保以及阻燃的相關標準；

  — 以16芯為基準，定義主干光纜的標準及型號，降低安裝布署的復雜性，并對光纖實現100%利用率，單根16芯光纜可實現以下三種鏈輪傳輸。

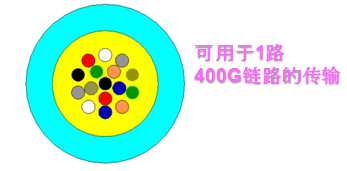

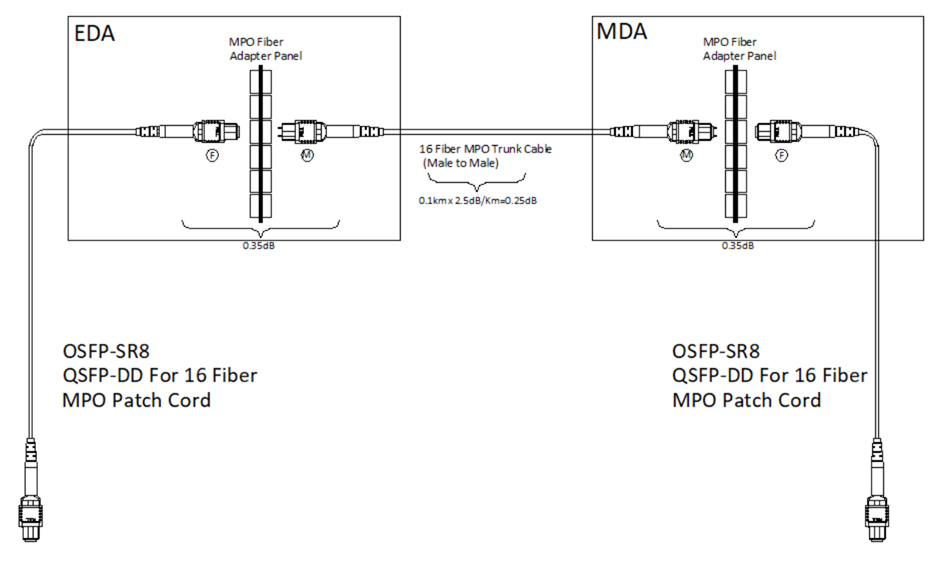

單根16芯光纜傳輸鏈路圖：1路SR8/QDD-400G鏈路的傳輸

單根16芯光纜傳輸鏈路圖：2路 SR4-100G 鏈路的傳輸

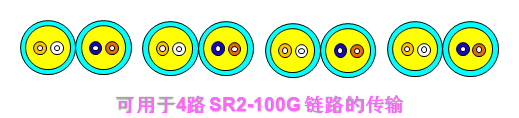

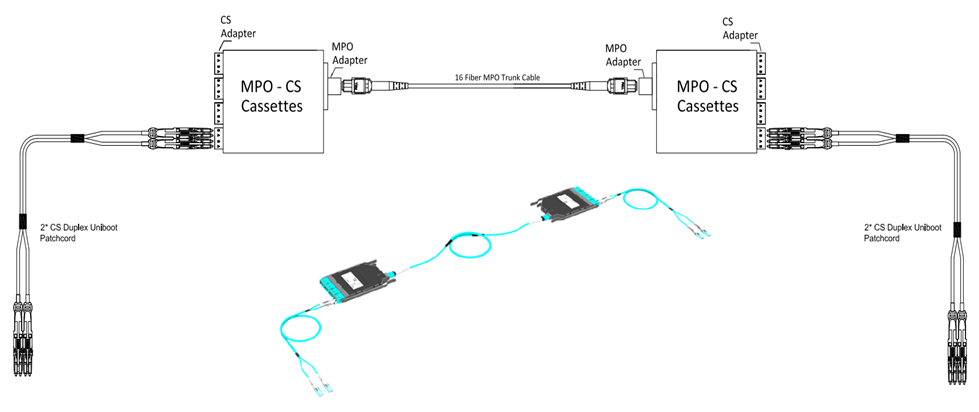

單根16芯光纜傳輸鏈路圖：4路 SR2-100G鏈路的傳輸

  超高密度光纖布線方案還包括一系列高品質多芯MPO連接器和分支跳線產品，優勢如下

  超高密度光纖配線架：應用于數據中心MDA、IDA或HDA配線區域轉接模塊、的管理及容納，安裝于19英寸機架及機柜中。采用抽屜式結構、每層安裝4只16芯的MPO-CS光纖轉接模塊。

  16芯MPO to CS光纖轉接模：主要應用于數據中心MPO預端接主干光纜與CS連接器之間的安全過渡，用于連接SR2-100G光網絡的傳輸。該模塊盒與HD-1HU、2HU、4HU高密度模塊式光纖配線架配合使用。模塊盒前面板裝配CS適配器，用于相互配線或連接設備跳線，后面板裝配MPO適配器用于連接MPO預連接主干光纜。

  MPO預端接主干光纜：主要用于數據中心MDA，HDA與EDA區域間光纖的快速連接。采用16芯高質量的光纜及MPO組件，低插入損耗，高回波損耗完全可以滿足要求苛刻的400G傳輸網絡，同時通過分支跳線及轉接模塊，向下兼容100G的傳輸。

  16芯MPO-2*MPO分支跳線：用于數據中心設備與主干光纜的跳接，配合16芯MPO主干光纜的應用。將16芯MPO連接器分支為2條8芯MPO連接器，一端與16芯MPO主干連接，另一端連接2路SR4-100G以太網傳輸。采用高質量的光纜及 MPO組件，低插入損耗，高回波損耗完全可以滿足苛刻的高速網絡。

  SR2-100G For CS光纖跳線：采用獨特的雙工集成一體式CS連接器和四芯雙管2.0mm小型化光纜。采用彎曲不敏感光纖,具有超強的彎曲性能。該跳線與傳統LC雙工跳線相比，減少了40%的布線空間，減少了光纜擁塞，提高了跳線管理和敷設效率，并改善了設備空氣流通性。

  MPO-CS分支跳線：主要用于數據中心400G與100G的轉換連接，將SR8-400G 分支轉化為4路SR2-100G的傳輸。16芯MPO連接器連接SR8-400G端口;分支的4路CS連接器連接SR2-100G端口， 采用高質量的光纜及 MPO組件，低插入損耗，高回波損耗完全可以滿足苛刻的高速網絡。

  更多關于超高密度光纖布線方案細節，歡迎蒞臨OFC展#5605交流與洽談合作。
